Arbeitsaufwand
Hinweise, Rechtliches
Für die Projekte und Beschreibungen auf meiner Web- Seite kann ich keine Verantwortung übernehmen. Wenn Ihr euch dazu entschließt ein Projekt nachzubauen so geschieht das unter eurer eigenen Verantwortung. Für Defekte und Schäden kann ich somit keine Haftung übernehmen.
Werkzeug und Material
Einleitung
Ich habe für meinen Umbau die Farbkombination blaues Display und rote Tasten gewählt. Bevor Dich Dein Nokia in anderen Farben begrüßt liegt allerdings noch etwas Arbeit vor Dir.
Wichtig! Bitte lies Dir die komplette Anleitung einmal von vorn bis hinten durch, damit Du nicht während der Arbeit auf Schwierigkeiten stößt! Der Umbau sollte wirklich nur von Leuten durchgeführt werden, die etwas Grundbildung in Sachen Elektronik haben und mit einem Lötkolben umgehen können. Wenn es schon länger her ist das Du mit einem Lötkolben gearbeitet hast schadet es auch nichts vorher mal ein paar Probelötungen an anderen Objekten zu machen um wieder rein zu kommen.
Ich kann keine Garantie für irgendwelche Schäden übernehmen! Durch den Eingriff verlierst Du natürlich auch die Hersteller- Garantie. Auch dessen musst Du Dir bewusst sein.
Die LEDs sind verdammt klein (ca. 1 mm x 1,5 mm), also kommst Du mit einem Hammerlötkolben nicht weit. Auch sollten Maßnahmen zum Schutz der ESD Bauteile im Mobiltelefon getroffen werden. Ein ESD Platz oder zumindest ein ESD Bändchen fürs Handgelenk sollte bereit liegen und noch vor dem ersten Ansetzen des Schraubendrehers auch angelegt werden. Der Trick mit dem anfassen der Heizung hilft nur wenn Ihr danach nicht erst noch mit Socken über den Teppich zum Arbeitsplatz schlappt. Wer jetzt schon über den Begriff ESD stutzt: In eurem eigenen Interesse: erfreut euch an einer funktionierenden, grünen Beleuchtung! Für alle anderen: Los geht's!
Demontage
Für den Umbau werden insgesamt 12 LEDs benötigt. Jeweils sechs für das Display und sechs für die Tasten. Welche Farbkombination Du wählst spielt keine große Rolle. Zu beachten ist allerdings das die verschiedenen Farben der LEDs jeweils unterschiedliche Durchlassspannungen besitzen. Darum kann es bei ungünstigen Kombinationen vorkommen das ein sechser- Grüppchen LEDs dunkler leuchtet. Es sollten auch immer nur sechs gleichfarbige LEDs pro Gruppe (Display / Tastatur) verwendet werden.
Nach dem Ausschalten muss mal der Akku entfernt werden. Anschließend wird auch die SIM Karte aus dem Halter genommen. Spätestens jetzt sollte auch das ESD Bändchen angelegt werden. Die vier T 6 Torx Schrauben - im rechten Bild mit einem blauen Pfeil markiert - lösen. Nun sollte man ohne viel Mühe die vordere Gehäusehälfte samt Tastaturmatte entfernen können. Diese Sachen legst Du am besten zur Seite, und zwar so das möglichst wenig Staub daran kommen kann. Die Fusseln stören später nur die Optik wenn Sie erst mal über dem Display liegen.
Der Lautsprecher oben ist nur lose auf die Kontakte aufgepresst. Wenn er Dir nicht schon von selbst entgegen fällt kannst Du Ihn auch entfernen. Die beiden markierten Schrauben oben, ebenfalls Torx T 6, halten die Platine in Ihrer Position. Hast Du die Platine erst ein mal vom Rest des Mobiltelefons befreit kann es passieren das auch das Mikrofon, ein kleiner schwarzer "Gnubbel", noch von hinten an der Unterkante der Platine klebt. Das Mikrofon kann dann abgezogen werden und wider in seiner Aussparung im Gehäuse platziert werden. Das Display ist nur mit vier Laschen an die Platine geklemmt. Somit halten sie nun das Objekt der begierde, die nackte Platine, in der Hand.
Der Umbau
Zunächst müssen nun erstmal die alten LEDs abgelötet werden. Vor dem Entfernen solltest Du Dir die LEDs genau ansehen: Schaut man in die Lichtaustritsfläche hinein, so lässt sich ein Punkt erkennen, der näher an einem der beiden Anschlüsse liegt. In die gleiche Richtung müssen auch die neuen LEDs eingelötet werden. Also vorher markieren oder aufzeichnen. Beim Entfernen lässt es sich meist nicht vermeiden das die Tastatur - LEDs dabei zerstört werden. Es ist etwas schwierig diese LEDs zu entfernen, da Sie mit einer schmalen Lötkolbenspitze nicht beide Seiten der LED gleichzeitig erwärmen können. Wichtig dabei: Wird die Leiterbahn zu lange erwärmt klebt sie an der Spitze des Lötkolbens fest und man reißt sie kaputt. Sollte Ihnen genau das passiert sein muss man die Leiterbahn wider reparieren. Am besten eignet sich dafür eine einzelne Aderseele einer flexiblen Leitung. Diese lötet man dann über die gebrochene Stelle der Leiterbahn. Da die Leiterbahnen jedoch sehr dünn sind gestaltet sich dieses als schwieriges Unterfangen. Sind alle LEDs entfernt sollte man die Kontaktflächen vom restlichen Lot befreien. Dabei verbleibt meist noch etwas Lot auf der Fläche um die neuen LEDs zunächst "anzukleben". Beim Einbau der neuen LEDs ist besonders genau auf die Lage zu achten. Man sollte mit dem Einbau der Tastatur LEDs beginnen.
Der restliche Zusammenbau sollte kein großes Problem darstellen. Die SIM Karte am Besten erst nach einem erfolgreichen Funktionstest wider einsetzen. Bereits beim Einschalten sollte die Beleuchtung in den neuen Farben erstrahlen. Kontrolliert das auch wirklich alle LEDs leuchten. Herzlichen Glückwunsch zum erfolgreichen Umbau!
Hinweise, Rechtliches
Für die Projekte und Beschreibungen auf meiner Web- Seite kann ich keine Verantwortung übernehmen. Wenn Ihr euch dazu entschließt ein Projekt nachzubauen so geschieht das unter eurer eigenen Verantwortung. Für Defekte und Schäden kann ich somit keine Haftung übernehmen.
Werkzeug und Material
- Einen Torx T 6 Schraubendreher
- Einen Lötkolben, mit regelbarer Temperatur und feiner Spitze für SMD Bauteile
- Eine Pinzette
- Eine Entlötpumpe oder Entlötlitze
- Eine Rolle dünnes, schmales Isolierband
- 12 SMD LEDs
- Ein ESD Bändchen
- ggf. eine Lupe
Einleitung

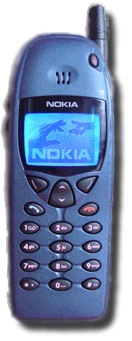

Ich habe für meinen Umbau die Farbkombination blaues Display und rote Tasten gewählt. Bevor Dich Dein Nokia in anderen Farben begrüßt liegt allerdings noch etwas Arbeit vor Dir.
Wichtig! Bitte lies Dir die komplette Anleitung einmal von vorn bis hinten durch, damit Du nicht während der Arbeit auf Schwierigkeiten stößt! Der Umbau sollte wirklich nur von Leuten durchgeführt werden, die etwas Grundbildung in Sachen Elektronik haben und mit einem Lötkolben umgehen können. Wenn es schon länger her ist das Du mit einem Lötkolben gearbeitet hast schadet es auch nichts vorher mal ein paar Probelötungen an anderen Objekten zu machen um wieder rein zu kommen.
Ich kann keine Garantie für irgendwelche Schäden übernehmen! Durch den Eingriff verlierst Du natürlich auch die Hersteller- Garantie. Auch dessen musst Du Dir bewusst sein.
Die LEDs sind verdammt klein (ca. 1 mm x 1,5 mm), also kommst Du mit einem Hammerlötkolben nicht weit. Auch sollten Maßnahmen zum Schutz der ESD Bauteile im Mobiltelefon getroffen werden. Ein ESD Platz oder zumindest ein ESD Bändchen fürs Handgelenk sollte bereit liegen und noch vor dem ersten Ansetzen des Schraubendrehers auch angelegt werden. Der Trick mit dem anfassen der Heizung hilft nur wenn Ihr danach nicht erst noch mit Socken über den Teppich zum Arbeitsplatz schlappt. Wer jetzt schon über den Begriff ESD stutzt: In eurem eigenen Interesse: erfreut euch an einer funktionierenden, grünen Beleuchtung! Für alle anderen: Los geht's!
Demontage
Für den Umbau werden insgesamt 12 LEDs benötigt. Jeweils sechs für das Display und sechs für die Tasten. Welche Farbkombination Du wählst spielt keine große Rolle. Zu beachten ist allerdings das die verschiedenen Farben der LEDs jeweils unterschiedliche Durchlassspannungen besitzen. Darum kann es bei ungünstigen Kombinationen vorkommen das ein sechser- Grüppchen LEDs dunkler leuchtet. Es sollten auch immer nur sechs gleichfarbige LEDs pro Gruppe (Display / Tastatur) verwendet werden.
Nach dem Ausschalten muss mal der Akku entfernt werden. Anschließend wird auch die SIM Karte aus dem Halter genommen. Spätestens jetzt sollte auch das ESD Bändchen angelegt werden. Die vier T 6 Torx Schrauben - im rechten Bild mit einem blauen Pfeil markiert - lösen. Nun sollte man ohne viel Mühe die vordere Gehäusehälfte samt Tastaturmatte entfernen können. Diese Sachen legst Du am besten zur Seite, und zwar so das möglichst wenig Staub daran kommen kann. Die Fusseln stören später nur die Optik wenn Sie erst mal über dem Display liegen.
Der Lautsprecher oben ist nur lose auf die Kontakte aufgepresst. Wenn er Dir nicht schon von selbst entgegen fällt kannst Du Ihn auch entfernen. Die beiden markierten Schrauben oben, ebenfalls Torx T 6, halten die Platine in Ihrer Position. Hast Du die Platine erst ein mal vom Rest des Mobiltelefons befreit kann es passieren das auch das Mikrofon, ein kleiner schwarzer "Gnubbel", noch von hinten an der Unterkante der Platine klebt. Das Mikrofon kann dann abgezogen werden und wider in seiner Aussparung im Gehäuse platziert werden. Das Display ist nur mit vier Laschen an die Platine geklemmt. Somit halten sie nun das Objekt der begierde, die nackte Platine, in der Hand.
Der Umbau
Zunächst müssen nun erstmal die alten LEDs abgelötet werden. Vor dem Entfernen solltest Du Dir die LEDs genau ansehen: Schaut man in die Lichtaustritsfläche hinein, so lässt sich ein Punkt erkennen, der näher an einem der beiden Anschlüsse liegt. In die gleiche Richtung müssen auch die neuen LEDs eingelötet werden. Also vorher markieren oder aufzeichnen. Beim Entfernen lässt es sich meist nicht vermeiden das die Tastatur - LEDs dabei zerstört werden. Es ist etwas schwierig diese LEDs zu entfernen, da Sie mit einer schmalen Lötkolbenspitze nicht beide Seiten der LED gleichzeitig erwärmen können. Wichtig dabei: Wird die Leiterbahn zu lange erwärmt klebt sie an der Spitze des Lötkolbens fest und man reißt sie kaputt. Sollte Ihnen genau das passiert sein muss man die Leiterbahn wider reparieren. Am besten eignet sich dafür eine einzelne Aderseele einer flexiblen Leitung. Diese lötet man dann über die gebrochene Stelle der Leiterbahn. Da die Leiterbahnen jedoch sehr dünn sind gestaltet sich dieses als schwieriges Unterfangen. Sind alle LEDs entfernt sollte man die Kontaktflächen vom restlichen Lot befreien. Dabei verbleibt meist noch etwas Lot auf der Fläche um die neuen LEDs zunächst "anzukleben". Beim Einbau der neuen LEDs ist besonders genau auf die Lage zu achten. Man sollte mit dem Einbau der Tastatur LEDs beginnen.

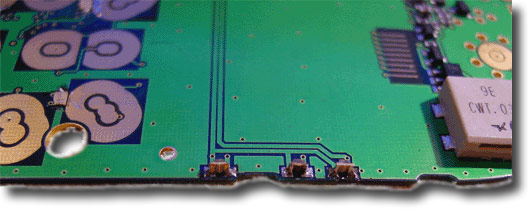

Im oberen Bild sind die LEDs für das Display zu erkennen. Wie man sieht stehen diese Hochkant und leuchten somit zur Platinenmitte.
Die Montage
Der restliche Zusammenbau sollte kein großes Problem darstellen. Die SIM Karte am Besten erst nach einem erfolgreichen Funktionstest wider einsetzen. Bereits beim Einschalten sollte die Beleuchtung in den neuen Farben erstrahlen. Kontrolliert das auch wirklich alle LEDs leuchten. Herzlichen Glückwunsch zum erfolgreichen Umbau!
