Arbeitsaufwand


Hinweise, Rechtliches
Für die Projekte und Beschreibungen auf meiner Web- Seite kann ich keine Verantwortung übernehmen. Wenn Ihr euch dazu entschließt ein Projekt nachzubauen so geschieht das unter eurer eigenen Verantwortung. Für Defekte und Schäden kann ich somit keine Haftung übernehmen.
Achtung: Durch diesen Eingriff verlierst Du die Garantie!

Werkzeug und Material

• Einen Torx T 6 Schraubendreher
• Einen kleinen Philips- Kreuzschlitzschraubendreher
• Eine Pinzette
• Ein weiches (Hand-)Tuch

Einleitung
Auf den kommenden Seiten beschreibe ich den Austausch der Festplatte bei einem Apple 12 Zoll PowerBook G4 1 GHz. Die original von Apple verbaute Platte stammt aus dem Hause Toshiba. Genauer ist es die MK4025GAS.
Diese Festplatte dreht mit 4200 Umdrehungen pro Minute, hat eine durchschnittliche Zugriffszeit von 12 ms, 8 MB Cache und bietet 40 GB Speicherplatz.

Mit XBench (Version 1.1.3) wurden folgende Messergebnisse ermittelt:

Sequentieller Datenzugriff
Bei diesem Test werden die Daten "am Stück" von der Platte gelesen. Zugriffszeiten werden dabei nahezu vernachlässigt. Dieser Test gibt Aufschluss über die maximal mögliche Datenrate, welche die Platte im Stande ist zu liefern.

ungecachtes Schreiben	27,55 MB/sec [4K Blockgröße]
ungecachtes Schreiben	23,70 MB/sec [256K Blockgröße]
ungecachtes Lesen	22,87 MB/sec [4K Blockgröße]
ungecachtes Lesen	24,58 MB/sec [256K Blockgröße]

Zufälliger Datenzugriff
Bei diesem Test werden die Daten von zufällig gewählten Positionen gelesen. Dabei wird zunächst der Schreib-/Lesekopf an der zufälligen Stelle positioniert. Die Zugriffszeit spielt dabei also eine große Rolle - deshalb ist die Datenrate bei kleinen Blockgrößen auch so gering, denn der Schreib-/Lesekopf wird dabei viel häufiger neu positioniert als bei 256K Blöcken.

ungecachtes Schreiben	0,69 MB/sec [4K Blockgröße]
ungecachtes Schreiben	11,95 MB/sec [256K Blockgröße]
ungecachtes Lesen	0,37 MB/sec [4K Blockgröße]
ungecachtes Lesen	12,19 MB/sec [256K Blockgröße]

Als Austausch- Festplatte kommt bei mir eine Toshiba MK8026GAX zum Einsatz. Zum Zeitpunkt meines Umbaus markierte diese Platte die technische Spitze im Bereich der 2,5" Festplatten. Sie dreht mit 5400 Umdrehungen pro Minute, stellt 80 GB Speicherplatz zur Verfügung und arbeitet darüber hinaus mit einem 16 MB großen Cache. Auch wenn eine 12 mm hohe Festplatte in das PowerBook passen würde, sollte man besser davon absehen und wieder zu einer 9,5 mm hohen Platte greifen. Die zusätzliche Höhe dürfe sich sonst eher negativ auf die Kühlung auswirken.

Doch hier nun die Messergebnisse der neuen Festplatte:

Sequentieller Datenzugriff

ungecachtes Schreiben	31,55 MB/sec [4K Blockgröße]	+14,5 %
ungecachtes Schreiben	29,72 MB/sec [256K Blockgröße]	+25,4 %
ungecachtes Lesen	23,6 MB/sec [4K Blockgröße]	+3,2 %
ungecachtes Lesen	30,78 MB/sec [256K Blockgröße]	+25,2 %

Zufälliger Datenzugriff

ungecachtes Schreiben	0,77 MB/sec [4K Blockgröße]	+11,6 %
ungecachtes Schreiben	13,73 MB/sec [256K Blockgröße]	+14,9 %
ungecachtes Lesen	0,45 MB/sec [4K Blockgröße]	+21,6 %
ungecachtes Lesen	15,6 MB/sec [256K Blockgröße]	+28,0 %

Startzeiten
Messergebnisse sind ja schön und gut, für den alltäglichen Einsatz aber nur schwer begreifbar. Darum habe ich zusätzlich die Startzeiten des PowerBook gemessen. Die Messung wurde gleichzeitig mit dem Drücken des Einschaltknopfes gestartet und mit Erscheinen des Anmeldefensters gestoppt. Gemessen wurde die Startzeit unter MacOS X 10.3.2. Kurz nach meinem Umbau erschien das Update auf MacOS X 10.3.3, deshalb habe ich auch diese Messung hier aufgeführt. Diese Zeit ist aber nicht zu den Startzeiten der alten Festplatte vergleichbar, sondern nur zur Startzeit der neuen Festplatte unter MacOS X 10.3.2.

MK4025GAS (MacOS X 10.3.2)	MK8026GAX (MacOS X 10.3.2)	%	MK8026GAX (MacOS X 10.3.3)
1:16.95	0:53.89	-26,2 %	0:41.16

Auch im normalen Betrieb lässt sich - rein subjektiv natürlich - eine verbesserte Arbeitsgeschwindigkeit feststellen. Die Festplatte ist nur minimal lauter und wirkt sich trotz der besseren Leistung kaum auf die Akkulaufzeit aus.

Hans-Christoph Zelinski schickte mit per E-Mail noch die Testergebnisse mit seiner Fujitsu MHV2080AH (XBench Version 1.3):

Sequentieller Datenzugriff

ungecachtes Schreiben	23,21 MB/sec [4K Blockgröße]	-15,7 %
ungecachtes Schreiben	22,75 MB/sec [256K Blockgröße]	-4,0 %
ungecachtes Lesen	19,68 MB/sec [4K Blockgröße]	-13,1 %
ungecachtes Lesen	23,03 MB/sec [256K Blockgröße]	-6,3 %

Zufälliger Datenzugriff

ungecachtes Schreiben	0,78 MB/sec [4K Blockgröße]	+13,0 %
ungecachtes Schreiben	14,51 MB/sec [256K Blockgröße]	+21,5 %
ungecachtes Lesen	0,39 MB/sec [4K Blockgröße]	+5,4 %
ungecachtes Lesen	12,25 MB/sec [256K Blockgröße]	+0,5 %

Vorbereitung

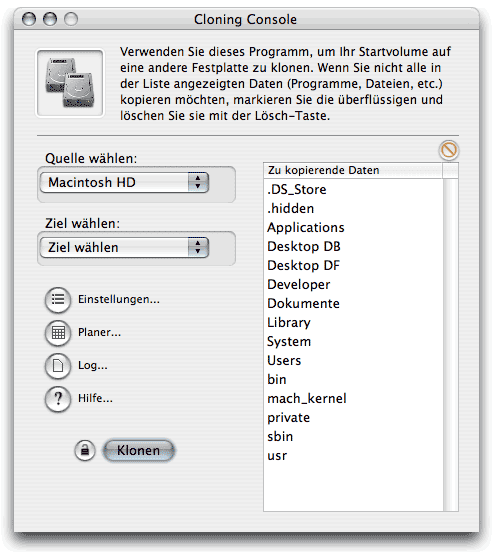

Um nach dem Umbau keine Zeit durch Neuinstallation des Betriebssystems und der Software zu verlieren ist es ratsam den Festplatteninhalt auf ein externes FireWire Laufwerk zu klonen. Der Carbon Copy Cloner ist dafür sehr gut geeignet.

Nun sollte das PowerBook vollständig herunter gefahren werden und vom Netz getrennt werden. Vorher ist es noch ratsam sich alle Werkzeuge zusammen zu suchen und bereit zu legen. Auch sollte das PowerBook auf eine weiche Oberfläche gelegt werden, damit die Oberfläche nicht zerkratzt wird. Nach dem trennen vom Netz sollte man sich nicht mehr unnötig bewegen oder mit den Füßen über den Teppichboden streifen um statische Aufladungen zuvermeiden und damit eventuellen Beschädigungen vorzubeugen. Wer ein ESD Bändchen besitzt kann damit sein PowerBook effektiv vor statischen Aufladungen schützen.
Damit sind die Vorbereitungen abgeschlossen und wir können uns der Demontage zuwenden.

Demontage
Nun geht es daran das PowerBook zu zerlegen. Apple hat die ganze Sache nicht wirklich einfach gemacht denn hier zollt man dem kleinen Formfaktor des PowerBook Tribut. Ich möchte hier noch mal ausdrücklich darauf hin weisen dass durch den Umbau die Garantie verloren geht!
Da die Schrauben im folgenden meist unterschiedliche Formen und Längen haben sollte man sich genaue Notizen darüber machen welche Schraube wo hin gehört.

Zunächst muss an der Unterseite des PowerBook der Akku entfernt werden. Mit einer Münze löst man die Verriegelung und entnimmt den Akku. Hat man den Akku entfernt findet man drei kleine Kreuzschlitzschrauben im Batteriefach. Diese Schrauben entfernen.






Danach werden die vier Schrauben der Speicherabdeckung gelöst, und die Abdeckung entfernt.








Jetzt wird der installierte Erweiterungsspeicher aus den seitlichen Halteklammern gelöst und nach oben aus dem Sockel genommen. Wenn möglich den Speicher gleich in eine ESD Verpackung legen, wie sie zum Beispiel auch für die Verpackung der neuen Festplatte verwendet wird.






Die schwarze Schraube am Rand des Speichersockels entfernen.









An der Rückseite finden sich rechts und links vom Displayscharnier jeweils zwei Schrauben. Diese müssen entfernt werden.








Nun kann man vorsichtig das Display aufklappen und die Torx T 6 Schrauben an den rechten und linken Kanten entfernen.








Nun müssen die Tasten 'F1', 'F2', 'F11' und 'F12' aus der Tastatur geklippst werden. Am Besten mit einem schmalen Schraubendreher ein wenig unter hebeln und dann mit den Fingern abziehen. Zwischen den Tasten findet man kleine, graue Aufkleber.






Nachdem die Aufkleber entfernt sind liegen darunter kleine Kreuzschlitzschrauben.








Nun kann die Tastatur mit der Oberkante zuerst vorsichtig nach oben abgehoben werden. Dabei die Tastatur leicht richtung Display ziehen, um die Nasen an der Unterkante aus den Führungen zu ziehen.







Die Tastatur ist mit einem sehr dünnen Flachkabel mit der Hauptplatine verbunden. Die Steckerleiste für diese Verbindung liegt unter einer silbernen Folie. Vorsichtig die Folie entfernen. Der darunter liegende, schwarze Stecker ist rechts und links in kleine Halteklammern eingehängt. Ist erstmal das Steckeroberteil gelöst kann man das Flachkabel leicht entfernen und die Tastatur zur Seite legen. Die silbernen Folien dienen dem Schutz vor Radiofrequenzen. Die Folien sind nicht sonderlich fest aufgeklebt, sollten also ohne Beschädigungen zu lösen sein.
Per E-Mail erhielt ich eine Anmerkung von Andreas Brugger: "die silbernen folien bei tastatur u.abdeckung, waren be meinem Sprössling (Modell April 2004) gar nicht vorhanden, hier dürfte apple bei den späteren Baureihen dies geändert haben."

Nun müssen insgesamt 12 Schrauben aus der Abdeckung entfernt werden. Dabei unbedingt die Schraubenlängen beachten! Die beiden Silberfolien links und mittig der Abdeckung ebenfalls entfernen.







Unter der inneren Silberfolie liegt der Anschluss für das Trackpad.









Unter der linken Abdeckung findet man zwei sehr kleine Anschlüsse. Hier sollte man sehr vorsichtig sein und die Stecker langsam mit einer Pinzette lösen. Vorsicht auch mit den Anschlüssen und den Leitungen. Nicht einklemmen.
Per E-Mail erhielt ich eine Anmerkung von Hans-Christoph Zelinski: "bei der Demontage wo es um die Stecker geht fürs Micro und den ein und ausschalter, habe Ich beim umbau festgestellt das es sicherer und einfacher ist wenn man erst die Abdeckung abnimmt und so weit nach rechts schiebt sodas die Stecker erscheinen. Da kann man besser mit einem Feinschraubenzieher (ganz vorsichtig) die Stecker nach oben hebeln da man bei dem Ein.-aus stecker von oben & bei dem Microphonstecker von links in einen kleinen Schlitz kommt den Feinschraubenzieher kann man dabei problemlos auf dem Kühlkörper abstützen.
Das ist meiner Meinung nach besser da mit einer schlechten Pinzete die Gefahr besteht abzurutschen und die Litzen zu beschädigen." Danke für Deinen Hinweis!

Links und rechts findet man zwei weitere Schrauben. Sind diese erstmal entfernt kann man vorsichtig von oben beginnend die komplette Abdeckung entfernen. Dabei muss man die kleinen Hacken der Abdeckung aus ihren Halterungen im Rahmen drücken. Dies sollte nicht mit Werkzeugen gemacht werden um die Oberfläche des PowerBook nicht zu beschädigen.




Damit hat man die Demontage hinter sich gebracht. Weiter geht es mit dem Austausch der Festplatte.









Umbau
Nachdem das PowerBook nun weit genug demontiert ist, geht es nun an den eigentlichen Austausch der Festplatte.

Zunächst muss mal das IDE Kabel von der Hauptplatine gezogen werden. Die Festplatte ist zur Dämmung von Geräuschen und Vibrationen in Gummipuffern gelagert.








Der Festplattenrahmen ist mit zwei Schrauben befestigt. Nach dem lösen der beiden Schrauben hebt man den Rahmen samt Festplatte nach oben ab.

Der Festplattenrahmen ist mit zwei Schrauben in der Festplatte befestigt. Auf der anderen Seite sind zwei Gummipuffer ebenfalls mit zwei Schrauben an die Platte geschraubt.







Die Schrauben am Rahmen und an den Puffern entfernen.










Montage
Nun wird die neue Festplatte in das PowerBook eingesetzt.

Die neue Festplatte wird in den Festplattenrahmen geschraubt.









Nun wird der Rahmen mit den Puffern zuerst in die Haltelöcher im PowerBook eingesetzt. Dabei darauf achten das die Puffer richtig sitzen und die Festplatte keinen mechanischen Kontakt außer über die Puffer mit dem Gehäuse hat.

Damit sitzt die Platte schon an Ihrem Platz und man kann das PowerBook wieder zusammenschrauben. Das sollte keine Probleme machen. Am Besten gehst Du diese Anweisung einfach rückwärts durch.

Wenn Du Anmerkungen zu dieser Anleitung hast, dann lass es mich doch bitte wissen.

Herzlichen Glückwunsch zum erfolgreichen Umbau und viel Spaß mit der neuen Festplatte.
